平頂式錐形過濾器產品概述

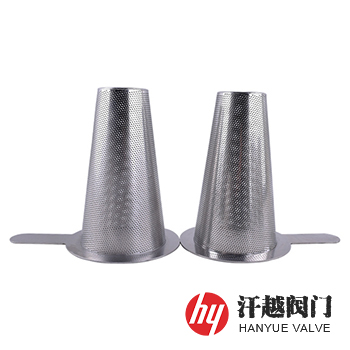

平頂式錐形過濾器是一種通常安裝在管道相鄰兩個對夾法蘭之間，用于管線正式開車之前的沖洗階段，去除管內殘留的鐵銹、焊渣及泥沙等固體雜物的臨時過濾器，其主體由圓孔或方孔篩板卷制成圓錐臺形，并在它的上、下端口分別焊接有夾片和沖孔底板，其中夾片的法蘭密封面型式可設計成突面、平面、凹凸面、榫槽面等，安裝時，只需把它放置在相鄰兩片法蘭之間，并通過螺栓、螺母及墊片等將兩法蘭擰緊固定即可，而當工藝過程對允許通過的固體粒度有更高要求時，一般在篩板內部再覆以一層具有相應規格的工業用金屬絲編織方孔篩網。本產品的有效過濾面積為相連管道截面積的兩倍以上，它既可設置在直管段，又可在90°彎頭處安裝，但需配置可拆卸的短管。
平頂式錐形過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 篩 板 | 304 | 304L | 316 | 316L | 2205 | 2507 |
| 2 | 篩 網 | 304 | 304L | 316 | 316L | 2205 | 2507 |
| 3 | 夾 片 | 304 | 304L | 316 | 316L | 2205 | 2507 |
| 4 | 沖孔底板 | 304 | 304L | 316 | 316L | 2205 | 2507 |
平頂式錐形過濾器技術參數
| 公稱壓力 | PN10 ~ PN100、Class150 ~ Class600 |
| 設計制造 | HG/T 21637-2021 化工管道過濾器系列 |
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 |
| 檢驗驗收 | HG/T 21637-2021 化工管道過濾器系列 |
| 過濾精度 | 2目 ~ 600目 |
平頂式錐形過濾器主要尺寸
| 公稱壓力 PN | 公稱直徑 DN | 結構尺寸/mm | |||||
| D1 | D2 | d | L | H | T | ||
| 16 | 15 | 45 | 12 | 3 | 15 | 90 | 4 |
| 20 | 58 | 16 | 4 | 24 | 95 | 4 | |
| 25 | 68 | 22 | 6 | 34 | 100 | 4 | |
| 32 | 78 | 30 | 8 | 42 | 110 | 4 | |
| 40 | 88 | 36 | 9 | 52 | 115 | 4 | |
| 50 | 102 | 47 | 12 | 69 | 125 | 4 | |
| 65 | 122 | 61 | 17 | 92 | 135 | 4 | |
| 80 | 138 | 72 | 20 | 111 | 140 | 4 | |
| 100 | 158 | 96 | 25 | 137 | 150 | 4 | |
| 125 | 188 | 122 | 31 | 171 | 165 | 4 | |
| 150 | 212 | 149 | 37 | 206 | 185 | 4 | |
| 200 | 268 | 198 | 51 | 287 | 210 | 4 | |
| 250 | 320 | 247 | 64 | 360 | 245 | 4 | |
| 300 | 378 | 296 | 77 | 430 | 270 | 4 | |
| 350 | 428 | 325 | 89 | 500 | 310 | 6 | |
| 400 | 490 | 380 | 101 | 566 | 340 | 6 | |
| 450 | 550 | 431 | 114 | 636 | 370 | 6 | |
| 500 | 610 | 478 | 126 | 703 | 405 | 6 | |
| 600 | 725 | 580 | 150 | 837 | 470 | 6 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

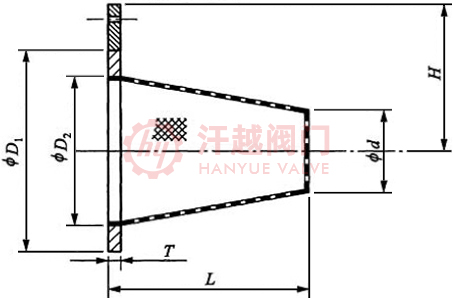

平頂式錐形過濾器結構圖
