雙相鋼放料閥產品概述
雙相鋼放料閥是一種閥體、閥桿、閥芯和閥座等主體部件由2205、2507或ASTM A995 Gr.4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)及A182 F51、F53、F55等鑄件或鍛件毛坯加工而成，適于安裝在反應釜底作排放物料及取樣用的雙相不銹鋼放料閥，該閥根據實際情況的需要，放底被設計成平底型，閥體有V形、Y形和角式三種結構，流道表面光滑、流暢，并提供上升和下降兩種工作方式的閥瓣，從而方便物料的流出。
雙相鋼放料閥常見的結構型式有上展式和下展式兩種，應根據釜內安裝的攪拌器類型進行配置，其啟閉動作是通過手動、氣動或電動驅動閥桿帶動閥芯上、下移動來完成的，閥芯與閥座接觸時閥門關閉，分離時介質流通。該閥整體采用由鐵素體相和奧氏體相構成的雙相不銹鋼材料制造，機械性能好，耐點蝕性和耐應力腐蝕裂紋性優良，所以，本產品特適用于含氯化物、H?S、CO?等腐蝕性物料儲槽和其他容器之放料、排料及取樣。
雙相鋼放料閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
2 | 閥 桿 | 2205 | 2507 | A182 F51 | A182 F53 | A182 F55 |
3 | 閥 座 | 2205 | 2507 | A182 F51 | A182 F53 | A182 F55 |
4 | 閥 芯 | 2205 | 2507 | A182 F51 | A182 F53 | A182 F55 |
5 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE |
6 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE |
7 | 螺 柱 | A193 B8 | A193 B8M | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8 | A194 8M | A194 8 | A194 8M | A194 8M |
雙相鋼放料閥技術規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 11489-2013 放料用截止閥 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | JB/T 11489-2013 放料用截止閥 | ||||
適用溫度 | -60℃ ~ 232℃ | ||||
雙相鋼放料閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 上展式尺寸 | 下展式尺寸 | ||||||||||
D1 | D2 | D3 | D4 | D5 | D6 | D1 | D2 | D3 | D4 | D5 | D6 | ||
1.6 | 25 | 115 | 85 | 115 | 85 | — | — | 115 | 85 | 135 | 100 | 70 | 40 |
32 | 135 | 100 | 135 | 100 | 70 | 40 | 135 | 100 | 145 | 110 | 75 | 55 | |
40 | 145 | 110 | 145 | 110 | 70 | 50 | 145 | 110 | 160 | 125 | 80 | 60 | |
50 | 160 | 125 | 160 | 125 | 80 | 60 | 160 | 125 | 180 | 145 | 100 | 80 | |
65 | 180 | 145 | 180 | 145 | 95 | 75 | 180 | 145 | 195 | 160 | 135 | 110 | |
80 | 195 | 160 | 195 | 160 | 110 | 90 | 195 | 160 | 215 | 190 | 160 | 135 | |
100 | 215 | 180 | 215 | 180 | 130 | 110 | 215 | 180 | 245 | 225 | 200 | 175 | |
125 | 245 | 210 | 245 | 210 | 160 | 130 | 245 | 210 | 280 | 245 | 200 | 175 | |
150 | 280 | 240 | 280 | 240 | 190 | 150 | 280 | 240 | 335 | 295 | 240 | 210 | |
200 | 335 | 295 | 335 | 295 | 240 | 200 | 335 | 295 | 405 | 355 | 285 | 240 | |

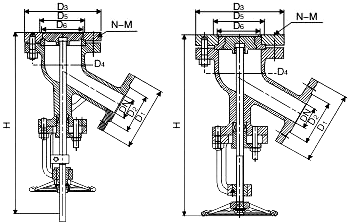

雙相鋼放料閥結構圖
如果你需訂購我廠放料閥產品，咨詢時煩請說明結構型式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、驅動形式、連接方式，如采用法蘭連接，請注明法蘭標準及端面形式等。
