給水管道進排氣閥產品概述

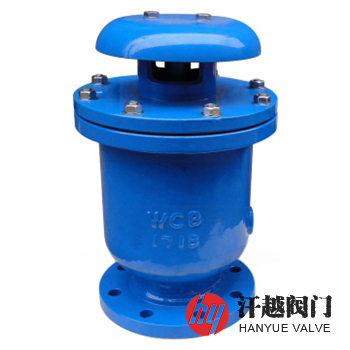

FP4X給水管道進排氣閥是一種由一橢圓形閥體和閥蓋通過螺柱螺母連接組成殼體，并在其內設置有不銹鋼材料制成的浮球、升降罩、大孔和小孔密封組件等，具有當管道空管充水時，在工作壓力下可自動或快速排出管線中集結的空氣，當管內產生負壓時可自動進氣，排完氣后能夠自動封水的組合式快速進排氣閥。該閥將升降罩安裝在大進排氣孔部位，以此對大進排氣孔的開閉進行控制，小孔則設在浮體組件的浮體罩上或小孔排氣閥的閥蓋上，主要負責在管網正常工作時能及時將浮體上端與閥體間形成壓力氣囊內的氣體排凈。本產品適用于安裝在泵出水口或輸水系統的高處，用來排除管中集聚的空氣，且于管內一旦有負壓產生時，此閥迅速吸入外界空氣，以保護管線因負壓所產生之毀損，確保管線安全。
給水管道進排氣閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 升 降 罩 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
7 | 螺 柱 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
給水管道進排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | JB/T 12386-2015 給水管道進排氣閥 | ||||
介質水溫 | 0℃ ~ 65℃ | ||||
給水管道進排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 尺寸(mm) | |||||
Φ | H | D | D1 | D2 | Z-?d | ||
1.6 | 20 | 195 | 320 | 105 | 75 | 55 | 4-14 |
25 | 195 | 320 | 115 | 85 | 65 | 4-14 | |
32 | 195 | 320 | 135 | 100 | 78 | 4-18 | |
40 | 195 | 320 | 145 | 110 | 85 | 4-18 | |
50 | 195 | 320 | 160 | 125 | 100 | 4-18 | |
65 | 242 | 375 | 180 | 145 | 120 | 4-18 | |
80 | 242 | 375 | 195 | 160 | 135 | 8-18 | |
100 | 345 | 395 | 215 | 180 | 155 | 8-18 | |
150 | 350 | 615 | 280 | 240 | 210 | 8-23 | |
200 | 400 | 715 | 335 | 295 | 265 | 12-23 | |
250 | 465 | 880 | 405 | 355 | 320 | 12-25 | |
300 | 510 | 990 | 460 | 410 | 375 | 12-25 | |
400 | 656 | 1100 | 580 | 525 | 485 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！ | |||||||
給水管道進排氣閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本系列產品有公稱尺寸DN15~DN25、公稱壓力不大于PN25的微量進排氣閥，以及公稱尺寸DN25~DN300、公稱壓力不大于PN25的快速進排氣閥和組合式快速進排氣閥。
