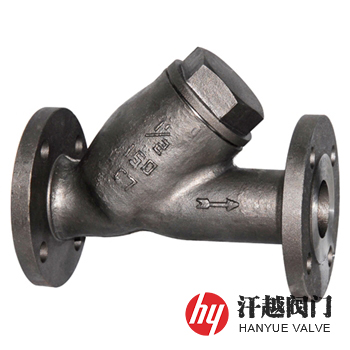

鈦Y型過濾器產品概述
鈦Y型過濾器是一種殼體和濾網蓋等主要部件采用TA1、TA2、TA3或ZTA1、ZTA2、ZTA3及GR7等鈦、鈦合金及鈦鈀合金材質鑄造而成，用于凈化工業生產中腐蝕性介質中夾雜的不純物料的管道過濾器。其抗蝕性強，在550℃以下的空氣中，表面會迅速形成薄而致密的氧化鈦膜，故在大氣、海水、硝酸和硫酸等氧化性介質及強堿中，其耐蝕性?xún)?yōu)于大多數不銹鋼Y型過濾器，此外，本產品還具有優異的機械性能、良好的生物惰性等特點，特別適用于化工、冶金、造紙、制堿、石油等工業和海水管路系統的過濾。
鈦Y型過濾器具有優良的耐高溫和低溫性能，其在高溫下，鈦合金仍能保持良好的機械性能，其耐熱性遠高于鋁合金，且工作溫度范圍較寬，目前新型耐熱鈦合金的工作溫度可達550～600℃；在低溫下，它的強度反而比在常溫時增加，且具有良好的韌性，低溫在-253℃時還能保持良好的韌性。本產品密度小，比強度、比剛度高，抗腐蝕性能、高溫力學性能、抗疲勞和蠕變性能都很好，具有優良的綜合性能。
鈦Y型過濾器零件材料
序號 | 零件名稱 | 材料名稱 | |||||
1 | 殼 體 | TA1 | TA2 | TA3 | ZTA1 | ZTA2 | ZTA3 |
2 | 濾網壓蓋 | TA1 | TA2 | TA3 | ZTA1 | ZTA2 | ZTA3 |
3 | 濾 筒 | TA1 | TA2 | TA3 | TA1 | TA2 | TA3 |
4 | 絲 網 | TA1 | TA2 | TA3 | TA1 | TA2 | TA3 |
5 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
6 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
7 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
鈦Y型過濾器性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
過濾精度 | 10目 ~ 500目 | |||||
鈦Y型過濾器外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 系列I尺寸 | 系列II尺寸 | ||||
L | H | H1 | L | H | H1 | ||
150 | ? | 134 | 60 | — | 134 | 60 | — |
? | 142 | 70 | — | 142 | 70 | — | |
1 | 152 | 70 | — | 152 | 70 | — | |
1 ? | 182 | 75 | — | 168 | 75 | — | |
1 ? | 200 | 90 | — | 200 | 90 | — | |
2 | 217 | 105 | — | 217 | 105 | — | |
2 ? | 250 | 150 | — | 252 | 150 | — | |
3 | 284 | 175 | — | 282 | 175 | — | |
4 | 310 | 200 | — | 309 | 200 | — | |
5 | 353 | 205 | — | 351 | 205 | — | |
6 | 390 | 260 | — | 388 | 260 | — | |
8 | 485 | 300 | — | 468 | 300 | — | |
10 | 552 | 380 | — | 540 | 380 | — | |
12 | 641 | 410 | — | 640 | 410 | — | |
14 | 668 | 480 | — | 683 | 480 | — | |
16 | 755 | 540 | — | 755 | 540 | — | |
18 | 853 | 580 | — | 853 | 580 | — | |
20 | 890 | 645 | — | 900 | 645 | — | |
24 | 1060 | 950 | — | 1060 | 950 | — | |
如需更高公稱壓力結構尺寸，請聯系我司銷售技術人員！ | |||||||
鈦Y型過濾器結構圖
尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料、介質溫度、過濾精度、法蘭標準及密封面形式等，本產品有鑄造件和焊接件兩種，常用牌號有ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4，TA1、TA2、TA3、TA9、TA10、TC4，Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12，Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12，Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12。
