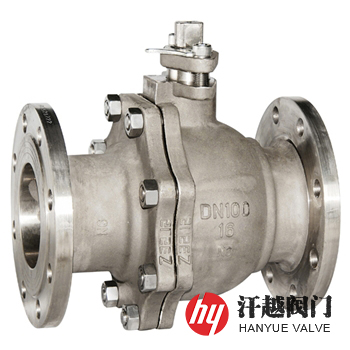

純鎳球閥產品概述
純鎳球閥是一種左右閥體、球體、閥桿或閥座等主要零部件采用N6、CZ100、Nickel200、Nickel201、N02200、N02201、Alloy200、N201、N200等純鎳耐蝕材料鑄造或鍛造而成，適用于高溫濃堿腐蝕工況的浮動球或固定球球閥。本產品在所有濃度和溫度下的苛性堿溶液中十分耐腐蝕，且抗堿裂性能優異。
純鎳球閥耐堿性介質腐蝕針對性強，應用性價比高，因而被廣泛應用于石油、石化、化工、化學、冶金、原子能、海洋開發、電廠脫硫等工業領域輸送管線控制系統中，解決了一般的不銹鋼和其它金屬、非金屬材料無法解決的腐蝕問題，從而保證了管線控制閥門在極端苛刻腐蝕介質中長期安全、可靠、穩定運行。
純鎳球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 左 閥 體 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
2 | 右 閥 體 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、純鎳+硬質合金 | |||||
4 | 球 體 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
5 | 閥 桿 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
7 | 螺 柱 | 316 | 316 | 316 | 316 | 316 | 316 |
8 | 螺 母 | 316 | 316 | 316 | 316 | 316 | 316 |
純鎳球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||||
純鎳球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | |||||||
純鎳球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度，法蘭標準及法蘭密封面形式等，本產品按密封型式分為軟密封和硬密封兩大類，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，有浮動球和固定球兩種結構可供選擇。
