直流式T型過濾器產品介紹

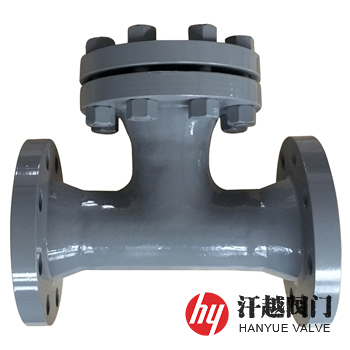

ST34C、ST34M、ST34S直流式T型過濾器是我公司采用《HG/T 21637-1991化工管道過濾器》標準設計和制造的一款適用于化工、石油化工、輕工等生產中的液體及氣體物料，用以過濾其固體雜質的T型過濾器，其通常安裝在泵、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。本產品按殼體材料的類別不同分為碳素鋼、低合金鋼和不銹鋼三種，其所對應的型號分別為ST34C、ST34M、ST34S。
ST34C、ST34M、ST34S直流式T型過濾器由殼體、圓柱型或半圓柱型濾芯、法蘭、殼蓋及緊固件等組成，其殼體中焊接有環形濾筒支撐座，當物料通過進料口進入殼內流經置有一定規格絲網的濾芯后，其固體顆粒物被阻擋在濾網內，而潔凈的介質則能穿過不銹鋼紗網，由出口流出，當使用一段時間，需要進行清洗時，只需先將盲板上的排放堵頭擰開，排凈殘液和雜質，然后拆卸端蓋，拿出濾芯清理后重新裝入即可。
直流式T型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 2 | 法 蘭 | A105 | 16Mn | 304 | 304L | 316 | 316L |
| 3 | 殼 蓋 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 4 | 濾 芯 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 濾 座 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 7 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
| 9 | 排放堵頭 | 304 | 304 | 304 | 304L | 316 | 316L |
直流式T型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | |||||
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | |||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
直流式T型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 安裝尺寸mm | 排放口B | ||||
| D | L | H | H1 | PN10~PN25 | PN40 | ||
| 10 ~ 40 | 50 | 57 | 228 | 136 | 254 | ZG ?" | DN20凹面 |
| 65 | 76 | 260 | 154 | 294 | ZG ?" | DN20凹面 | |
| 80 | 89 | 292 | 172 | 332 | ZG ?" | DN20凹面 | |
| 100 | 108 | 350 | 203 | 399 | ZG ?" | DN20凹面 | |
| 125 | 133 | 388 | 226 | 449 | ZG ?" | DN20凹面 | |
| 150 | 159 | 434 | 251 | 508 | ZG ?" | DN20凹面 | |
| 200 | 219 | 536 | 310 | 339 | ZG ?" | DN20凹面 | |
| 250 | 273 | 640 | 368 | 768 | ZG ?" | DN20凹面 | |
| 300 | 325 | 744 | 426 | 898 | ZG ?" | DN20凹面 | |
| 350 | 377 | 802 | 461 | 980 | ZG ?" | DN25凹面 | |
| 400 | 426 | 898 | 517 | 1100 | ZG ?" | DN25凹面 | |
| 500 | 529 | 1078 | 623 | 1339 | ZG ?" | DN25凹面 | |
| 600 | 630 | 1128 | 630 | 1438 | ZG ?" | DN25凹面 | |
| 公稱壓力 Class | 公稱尺寸 NPS | 安裝尺寸mm | 排放口B | ||||
| D | L | H | H1 | 150LB | 300LB | ||
| 150 (PN20) 300 (PN50) | 2 | 60.3 | 278 | 166 | 306 | NPT ?" | DN20凸面 |
| 2 ? | 76.1 | 314 | 187 | 348 | NPT ?" | DN20凸面 | |
| 3 | 88.9 | 342 | 205 | 384 | NPT ?" | DN20凸面 | |
| 4 | 114.3 | 418 | 246 | 473 | NPT ?" | DN20凸面 | |
| 5 | 139.7 | 460 | 270 | 529 | NPT ?" | DN20凸面 | |
| 6 | 168.3 | 500 | 292 | 581 | NPT ?" | DN20凸面 | |
| 8 | 219.1 | 588 | 340 | 694 | NPT ?" | DN20凸面 | |
| 10 | 273 | 690 | 398 | 821 | NPT ?" | DN20凸面 | |
| 12 | 323.9 | 792 | 452 | 949 | NPT ?" | DN20凸面 | |
| 14 | 355.6 | 852 | 485 | 1023 | NPT ?" | DN20凸面 | |
| 16 | 406.4 | 970 | 547 | 1166 | NPT ?" | DN25凸面 | |
| 20 | 508 | 1148 | 642 | 1372 | NPT ?" | DN25凸面 | |
| 24 | 610 | 1274 | 712 | 1569 | NPT ?" | DN25凸面 | |

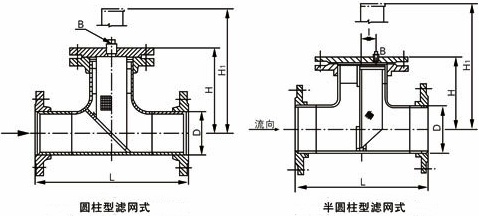

直流式T型過濾器結構圖
如果你需訂購我廠T型過濾器系列產品，咨詢時煩請說明型號規格、殼體和濾芯材質及過濾精度、法蘭執行標準及密封面形式等，與本產品同系列的還有ST36S對焊連接不銹鋼直流式T型過濾器、ST36C對焊連接碳鋼直流式T型過濾器、ST36M對焊連接低合金鋼直流式T型過濾器等，如有其他技術要求，請訂貨時說明。
