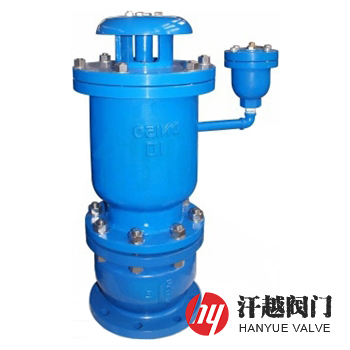

彌合水錘預防閥產品概述
MSP4X彌合水錘預防閥主要由給水管道復合式高速進排氣閥和安裝在其入口處的緩沖塞閥組合而成，緩沖塞閥包括閥體、浮桶和節流孔，閥體內吊裝有導向軸，浮桶套裝在導向軸上，通過浮桶和節流孔抑制水柱回流，防止水柱彌合撞擊，從而消除彌合水錘。本產品適用于對水泵啟動頻繁的工況。
MSP4X彌合水錘預防閥是通過設置在主排氣閥入口的緩沖塞閥抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘。該閥主要用在管線送水時產生的突壓及大量沖擊，防止排氣時的大量噴水及有效減緩對于閥內部的沖擊，以延長閥門的使用時間，具有緩沖功能而不影響排氣和進氣等特點。
彌合水錘預防閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 防 雨 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 定 位 架 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 導桿活塞 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
4 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 封圈壓板 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
6 | 護 桶 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
7 | 浮 球 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
8 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
9 | 密 封 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
10 | 緩沖閥塞 | QT450 | WCB | CF8 | CF8M | CF3M |
彌合水錘預防閥技術規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79.1-1994、GB/T 9113-20210、ASME B16.5-2017 | ||||
檢驗試驗 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃-85℃ | ||||
彌合水錘預防閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||
Φ | H | D | D1 | D2 | Z-?d | ||
1.0 | 50 | 195 | 460 | 160 | 125 | 100 | 4-18 |
80 | 242 | 535 | 195 | 160 | 135 | 4-18 | |
100 | 260 | 595 | 215 | 180 | 155 | 8-18 | |
150 | 345 | 760 | 280 | 240 | 210 | 8-23 | |
200 | 425 | 900 | 335 | 295 | 265 | 8-23 | |
250 | 465 | 1030 | 390 | 350 | 320 | 12-23 | |
300 | 505 | 1150 | 440 | 400 | 368 | 12-23 | |
400 | 660 | 1440 | 565 | 515 | 482 | 16-25 | |
表中只列出了部分JB/T 82.1標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

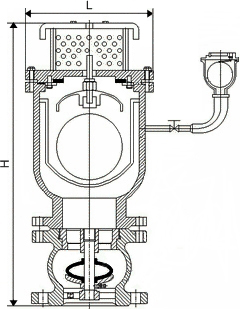

彌合水錘預防閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、閥體、浮球材質等，本產品主排氣閥可根據用戶的需求定做，本文參數、圖片僅供參考！
