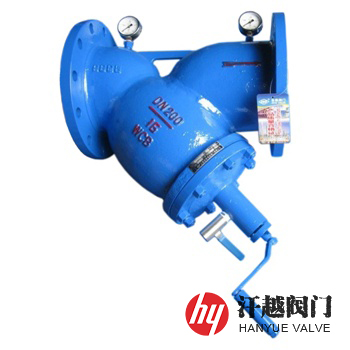

鑄造手搖刷式Y型過濾器產品簡介
鑄造手搖刷式Y型過濾器是一種不拆出濾筒，手動轉動其內設置的清洗刷即可從濾網上刷除聚積、捕集或分離出的濾出物，并通過排污閥排出系統外的設備，主要由鑄造殼體、轉動軸和不銹鋼絲排刷、濾筒濾網、排污閥和壓力表等部分組成，其殼體內套裝有濾筒，濾筒兩端分別由帶有較大孔的支撐板和中部殼蓋經緊固件壓緊固定，帶手柄的轉動軸穿過殼蓋，伸入到濾筒內，且轉動軸周向連接不銹鋼絲排刷，不銹鋼絲排刷沿著濾網內表面周向均勻分布。當濾網雜質達到一定程度需要排污時，只要打開排污閥順時針方向搖動轉動軸手柄數圈，即可完成排污，不必拆卸Y型過濾器清洗內部濾網。當金屬絲網絲徑很細時，本產品通常采用硬質塑料纖維或骨質豬鬃及尼龍等毛刷。
鑄造手搖刷式Y型過濾器零件材料
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 濾 筒 | 304 | 304 | 304L | 316 | 316L |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密 封 件 | NBR、EPDM、PKM、PTFE、TEFLON、GRAPHITE | ||||
| 5 | 中部殼蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 排 污 閥 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 轉 動 軸 | Q235B | 304 | 304L | 316 | 316L |
| 8 | 清 洗 刷 | 不銹鋼、骨質豬鬃毛、尼龍、硬質塑料纖維 | ||||
| 9 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 11 | 壓 力 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
鑄造手搖刷式Y型過濾器技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 10目 ~ 500目 | ||||
鑄造手搖刷式Y型過濾器主要尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | 排污口 B(in) | ||
| L | H | L | H | |||
| 1.6 | 100 | 305 | 200 | 309 | 200 | R? |
| 125 | 350 | 205 | 345 | 205 | R? | |
| 150 | 385 | 260 | 388 | 260 | R? | |
| 200 | 485 | 300 | 468 | 300 | R? | |
| 250 | 552 | 380 | 540 | 380 | R? | |
| 300 | 606 | 410 | 640 | 410 | R? | |
| 350 | 668 | 480 | 683 | 480 | R? | |
| 400 | 755 | 540 | 755 | 540 | R? | |
| 450 | 853 | 580 | 853 | 580 | R? | |
| 500 | 890 | 645 | 900 | 645 | R? | |
| 600 | 1060 | 950 | 1060 | 950 | R? | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||
鑄造手搖刷式Y型過濾器結構圖
