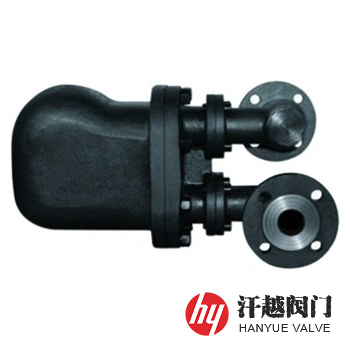

GSB6杠桿浮球式蒸汽疏水閥產品概述
GSB8、GSB6杠桿浮球式蒸汽疏水閥雙閥瓣的設置抵消了介質的作用力，使閥瓣的啟閉不受流體壓力的影響，其動作過程是在設備剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的空氣和不凝結氣體，當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，排空氣裝置自動關閉，此時浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥瓣關閉閥座孔，由于閥座孔在凝結水水位以下，形成水封，工作時達到無新鮮蒸汽泄漏。該閥采用了上閥座孔徑與下閥瓣外徑相等的平衡式雙閥座結構設計，保證了上下閥瓣的承壓面積相等，使蒸汽及凝結水在上下雙閥座孔開啟和關閉時產生的力大小相等，方向相反，互相抵消，壓差為零，從而減少了閥門啟閉力，提高閥門啟閉性能，動作靈敏。本產品具有結構緊湊、壓力平衡、體積小、排量大，動作平穩可靠，使用時間長、耐高溫高壓等特點。
GSB6杠桿浮球式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 閥 瓣 | A276 440 | A276 440 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 雙 閥 座 | A276 430 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 控 制 架 | A240 304 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
7 | 熱敏元件 | 17-4PH | 17-4PH | A276 304 | A276 304L | A276 316 | A276 316L |
GSB6杠桿浮球式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | |||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | |||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | |||||
GSB6杠桿浮球式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸(mm) | 產品型號 | ||||
L | L1 | H | H1 | H2 | |||
10 ~ 25 (Class150)20 | 25 | 200 | 310 | 230 | 83 | 59 | GM2 GSB2 |
32 | 200 | 310 | 230 | 83 | 59 | ||
40 | 200 | 310 | 230 | 83 | 59 | ||
50 | 200 | 310 | 230 | 83 | 59 | ||
10 ~ 25 (Class150)20 | 32 | 200 | 380 | 310 | 105 | 90 | GM4 |
40 | 200 | 380 | 310 | 105 | 90 | ||
50 | 200 | 380 | 310 | 105 | 90 | ||
10 ~ 25 (Class150)20 | 40 | 270 | 439 | 345 | 130 | 88 | GM6 |
50 | 270 | 439 | 345 | 130 | 88 | ||
65 | 270 | 439 | 345 | 130 | 88 | ||
80 | 270 | 439 | 345 | 130 | 88 | ||
10 ~ 25 (Class150)20 | 80 | 350 | 608 | 482 | 174 | 120 | GM8 GSB8 |
100 | 350 | 608 | 482 | 174 | 120 | ||
GSB6杠桿浮球式蒸汽疏水閥結構圖
如果你需要的杠桿浮球式蒸汽疏水閥有技術要求，須在訂貨合同中提供以下參數：公稱直徑、工作壓力、使用溫度、端部連接形式及其他要求，本產品常用型號有GSB2、GSB4、GSB6、GSB8和GM2、GM4、GM6、GM8等。
