全自動反沖洗過濾器產品介紹
全自動反沖洗過濾器是種根據其進出水口壓差與設定值進行比較，當?shù)竭_(dá)所設定的差壓時或按工藝要求需要定時清洗時，能實現在線全自動反沖洗排污的過濾器。當它正常工作時，擋板處于開啟狀，排污閥為關閉狀，水流由入口進入濾網內經濾孔過濾后由出口流出，而水中的污物被攔截在濾網內，隨著過流量的增加，被截留在濾網內表面的堵塞物增多，過濾面積減少，從而導致過濾器進出口的壓差逐漸增大，當它的差值到達所設定的差壓時或按工藝要求需要定時清洗時，由差壓開關或定時器發出信號，使控制系統自動進入反沖洗排污狀態，此時，電機轉動，經減速箱變速后帶動擋板關閉，電動執行器控制排污閥開啟，這樣，水流從進水口進入后不得不從擋板前段的濾網穿過濾孔流向筒體內，進入筒體的水流再?gòu)膿醢搴蠖蔚臑V網外側流入內側，從而將濾網上的污物沖掉，并經排污閥排出，整個沖洗過程系統可正常運行，無需停機。本產品也可通過遠程終端連接電控箱來實現遠距離遙控，無需人員值守，特適用于24小時連續運行的不能停機水系統。
全自動反沖洗過濾器部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 異 徑 管 | Q235B | Q235B | 304 | 304L | 316 | 316L |
3 | 法 蘭 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PTFE、GRAPHITE | |||||
6 | 擋 板 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 排 污 閥 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
全自動反沖洗過濾器技術參數
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 | 5.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
連接法蘭 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、ASME B16.5等 | |||||
檢驗試驗 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
過濾精度 | 0.02mm ~ 16.0mm | |||||
全自動反沖洗過濾器外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 排污口 D(mm) | 流量 | 重量 KG | ||
A | L | H | |||||
2.5~25 (Class150)20 | 50 | 600 | 340 | — | 25 | 19 | — |
80 | 600 | 400 | — | 25 | 50 | — | |
100 | 680 | 470 | — | 40 | 80 | — | |
125 | 680 | 530 | — | 40 | 125 | — | |
150 | 750 | 610 | — | 50 | 180 | — | |
200 | 900 | 750 | — | 50 | 320 | — | |
250 | 1050 | 900 | — | 50 | 490 | — | |
300 | 1300 | 1100 | — | 65 | 710 | — | |
350 | 1450 | 1250 | — | 65 | 970 | — | |
400 | 1600 | 1350 | — | 65 | 1260 | — | |
450 | 1800 | 1500 | — | 100 | 1590 | — | |

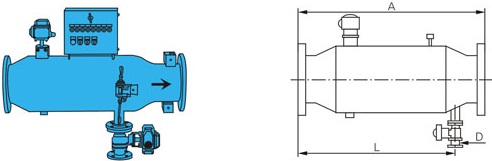

全自動反沖洗過濾器結構圖
如果你需訂購我廠自清洗過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、殼體和濾網材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置，以上提供的規格尺寸為常規數據，如需更高工作壓力，更大規格尺寸請聯系我廠技術部！
