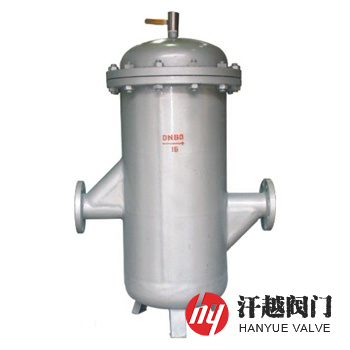

消氣過濾器產品概述
消氣過濾器是一種集過濾、消氣為一體的液體流量計附屬設備，它既能起到分離并排除含在液體中的氣體，又能去除被測介質中含有的雜質顆粒，從而能保證流量計正常工作和計量精度。其當含有氣體的液體從進口流入時，含有氣體的液體碰到阻尼筒，液體中夾雜的氣體上升到殼體內，隨著氣體量的增加，殼體內的氣量升高，液面受壓下降，浮球隨之下沉，將閥門打開，集結在殼體內的氣體通過閥門排放出去，氣體排放一定量后，消氣濾器內氣壓下降，浮球隨之上升并帶動連接關閉排氣閥，同時管道中的雜質由過濾網過濾，干凈的液體流向流量計，如此反復，液體中的雜質、氣體不斷被過濾、排出，保證流量計長期安全精確的計量。該消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致，使用前應把排氣閥先打開，保證物料中的空氣在進入流量計之前能夠順利排出，它的過濾網應要定期清洗，以減少壓力損失和保證過濾效果。
消氣過濾器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | Q235B | 20# | 304 | 316 | 316L |
2 | 法 蘭 | Q235B | 20# | 304 | 316 | 316L |
3 | 壓 蓋 | Q235B | Q235B | 304 | 316 | 316L |
4 | 擋 板 | Q235B | Q235B | 304 | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | ||||
6 | 濾 網 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
8 | 螺 母 | 30CrMoA | 30CrMoA | 304 | 316 | 316 |
9 | 排 氣 閥 | CF8 | CF8 | CF8 | CF8M | CF3M |
消氣過濾器技術規范
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5 | ||||
檢驗驗收 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||
消氣過濾器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||
L | D | H | H1 | B | ||
0.6-2.5 (Class150)2.0 | 50 | 340 | 159 | 420 | 190 | ZG?" |
65 | 340 | 159 | 420 | 220 | ZG?" | |
80 | 340 | 159 | 500 | 220 | ZG?" | |
100 | 400 | 219 | 580 | 280 | ZG?" | |
125 | 500 | 273 | 700 | 390 | ZG?" | |
150 | 500 | 273 | 700 | 390 | ZG?" | |
200 | 560 | 325 | 900 | 500 | ZG?" | |
250 | 660 | 426 | 1000 | 600 | ZG?" | |
300 | 750 | 480 | 1700 | 1160 | ZG?" | |
350 | 800 | 530 | 1900 | 1310 | ZG?" | |

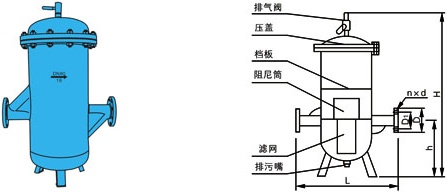

消氣過濾器結構圖
如果你需訂購我廠管道過濾器產品，咨詢時煩請提供型號數據，公稱直徑、公稱壓力、殼體和濾網材質，法蘭標準等，本產品在排氣過程如有油氣沫少量噴出是正常現象，當噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，把油氣沫導入接油筒內。
