導閥式消氣過濾器產品概述
導閥式消氣過濾器是一種將介質的過濾與消氣功能合為一體，既能濾掉物料中的固體雜質，又能減少或消除流體中的氣體，從而保證液體流量計長期安全工作不可缺少的輔助裝置。當介質流入進口，通過安置在筒里的過濾網，其將固體雜質去除，液體流經過濾網組件時，改變液體流動方向，使液體中的自由氣體和部分溶解氣體充分分離出來，氣體上升至分離器頂部，形成氣體空間，出現油氣界面，隨著氣體增加，壓力增大，體積加大，油氣界面下降，當下降到一定程度時浮球裝置動作，打開氣閥使氣體排除，油氣界面上升，氣體空間縮小浮球裝置關閉氣閥，這一過程能使油、氣、固三者分離，從而實現了液體的消氣和過濾功能。該閥不僅可以濾除管道液體中的雜質、雜物，又能排除液體中的氣體，提高系統計量精度、延長計量設備的使用時間。本產品排氣性能好，設計合理、拆卸和清洗方便快捷、使用簡單，廣泛應用于液體介質的精確計量系統。
導閥式消氣過濾器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | Q235B | 20# | 304 | 316 | 316L |
2 | 法 蘭 | Q235B | 20# | 304 | 316 | 316L |
3 | 上 蓋 | Q235B | Q235B | 304 | 316 | 316L |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | ||||
6 | 濾 網 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
8 | 螺 母 | 30CrMoA | 30CrMoA | 304 | 316 | 316 |
9 | 排 氣 閥 | CF8 | CF8 | CF8 | CF8M | CF3M |
導閥式消氣過濾器技術規范
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5 | ||||
檢驗驗收 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||
導閥式消氣過濾器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | 參考流量 m3/h | |||
L | h | H | Φ | |||
0.6-2.5 (Class150)2.0 | 40 | 300 | 170 | 430 | 133 | 3.2~16 |
50 | 320 | 170 | 440 | 133 | 5~25 | |
80 | 400 | 180 | 580 | 219 | 12~60 | |
100 | 540 | 300 | 855 | 325 | 20~100 | |
100A | 500 | 300 | 630 | 273 | 20~100 | |
150 | 680 | 380 | 1090 | 426 | 30~130 | |
150A | 520 | 320 | 680 | 273 | 30~130 | |
200 | 820 | 550 | 1285 | 510 | 20~310 | |
200A | 700 | 620 | 1260 | 478 | 20~310 | |
250 | 940 | 600 | 1455 | 620 | 30~500 | |
300 | 1060 | 720 | 1810 | 724 | 50~800 | |
350 | 1180 | 860 | 2100 | 830 | 80~1000 | |

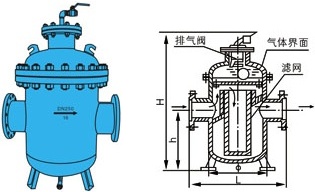

導閥式消氣過濾器結構圖
如果你需訂購我廠管道過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、殼體和濾網材質及排氣閥材料等，本設備可以根據用戶不同需求承接定制，更多詳情煩請來電咨詢！
