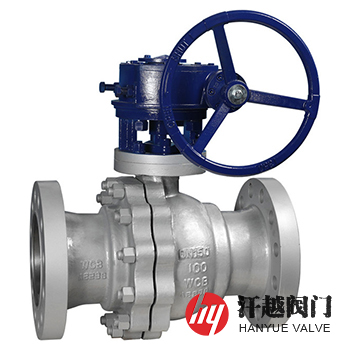

渦輪球閥產品概述
渦輪球閥由軟、硬密封球閥和安裝在閥桿頂部的蝸輪蝸桿傳動裝置組成，其通過轉動設置在蝸輪上的手輪來驅動閥桿帶動球體旋轉，以實現閥門的全開或全關及流量調節功能。該閥的啟閉件是個球體，中間有一個與管道通徑相等的通孔，入口端和出口端各置一個用PTFE、RPTFE、NYLON、PPL、PEEK或不銹鋼等材料制造的密封座，并被包容在金屬閥體內，當球內的通孔與管線通道重合時，閥處于開啟狀態，當球內的通孔與管線通道垂直時，閥處于關閉狀態，閥從開到關，或者從關到開球體回轉90°角行程。本產品蝸輪蝸桿機構兩軸交錯角通常為90°，一般是以蝸桿為主動件，從外形上看，蝸桿類似螺栓，蝸輪則很像斜齒圓柱齒輪，工作時蝸輪輪齒沿著蝸桿的螺旋面作滑動和滾動，從而準確地控制閥門的開關。
渦輪球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 2 | 左 閥 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | |||||
| 4 | 球 體 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
| 6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
| 7 | 填料壓蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 8 | 彈 簧 | 17-7PH | Inconel750 | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
渦輪球閥技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
渦輪球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
渦輪球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請說明結構類型、公稱尺寸、公稱壓力、閥體和內件材料、使用介質、工作溫度、端部連接型式等。
