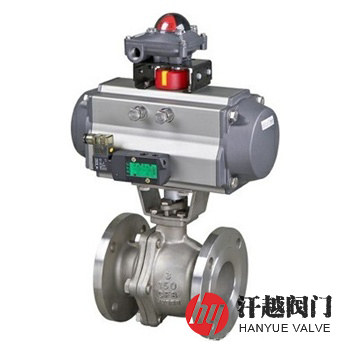

美標氣動球閥產品概述
Q641F、Q641H、Q641Y美標氣動球閥由GT、AT、AW等系列雙作用或單作用氣動執行器和一體式、二片式或三段式結構形式美標球閥組合而成，它是以壓縮空氣為動力源驅動閥桿帶動球體在閥體內轉動90°來控制閥的啟閉動作。該閥閥體材質可選用碳鋼、合金鋼、低溫鋼、不銹鋼、雙相鋼及其他特種鋼材質，為適應工況對溫度及介質的不同需求，本產品有軟密封和硬密封兩種。
Q641F、Q641H、Q641Y美標氣動球閥可作開關或調節之用，全通徑球閥提供較大的流量，并可用于掃線清洗或隔離輸送的管道，其廣泛適用于各種不同類型工業管道中液體和氣體及蒸氣的輸送，特別是工況極其惡劣，不適合人工操作的使用場合。
美標氣動球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 連 接 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美標氣動球閥技術規范
公稱壓力 | Class150 | Class300 | Class600 | Class900 | Class1500 |
殼體試驗壓力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa | 39.0MPa |
液體高壓密封試驗壓力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa | 28.6MPa |
氣體低壓密封試驗壓力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
結構長度 | API 6D-2014、ASME B16.10-2017 | ||||
法蘭尺寸 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
檢驗試驗 | API 6D-2014、API 598-2016 | ||||
可配附件 | 行程限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等 | ||||
氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
美標氣動球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
以上為ASME B16.5標準Class150法蘭連接浮動球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
美標氣動球閥結構圖
如果你需訂購我廠氣動球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱直徑、壓力等級、閥體材質、內件材質、介質溫度，氣動執行器要求，是否含附件等。
