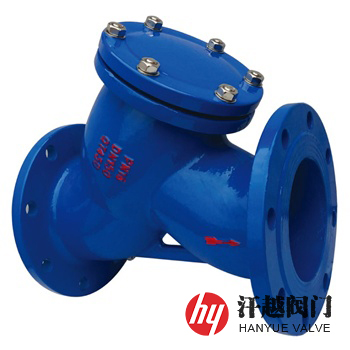

鑄鐵Y型過濾器產品概述
鑄鐵Y型過濾器是一種器體、器蓋等主要部件由HT200或QT450及KTH300等材料整體鑄造成型，適用于除去公稱壓力不大于PN25，溫度為-10℃~300℃的蒸汽、一般性質氣體及液體等介質中含有的少量固態物質，使其免受因管道內雜質、鐵銹、焊渣等帶來的堵塞和損壞，從而避免維修費用和生產損失的小型設備。
鑄鐵Y型過濾器和碳鋼、不銹鋼、銅合金以及其他材質Y型過濾器相比，在價格方面有明顯的優勢，其安裝在管道上能除去流體中的較大粒徑雜質，使機器設備、儀表能正常工作和運轉，起到了穩定工藝過程，保障生產的作用，使物料更加純凈，因此，在工業污水處理和生產、生活及消防等給水系統中得到了廣泛的應用。
鑄鐵Y型過濾器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 器 體 | HT200 | HT250 | KTH300 | QT450 | QT500 |
2 | 濾 筒 | 304 | 304 | 304 | 304 | 304 |
3 | 濾 網 | 304 | 304 | 304 | 304 | 304 |
4 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 中部器蓋 | HT200 | HT250 | KTH300 | QT450 | QT500 |
6 | 螺 栓 | 35 | 35 | 35 | 35 | 35 |
7 | 螺 母 | 45 | 45 | 45 | 45 | 45 |
鑄鐵Y型過濾器技術規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-1991 化工管道過濾器 | ||||
法蘭標準 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | ||||
過濾精度 | 10目 ~ 500目 | ||||
工作溫度 | -20℃ ~ 300℃ | ||||
鑄鐵Y型過濾器外型尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | 排污口 B(in) | ||
L | H | L | H | |||
1.6 | 100 | 305 | 200 | 309 | 200 | — |
125 | 350 | 205 | 345 | 205 | — | |
150 | 385 | 260 | 388 | 260 | — | |
200 | 485 | 300 | 468 | 300 | — | |
250 | 552 | 380 | 540 | 380 | — | |
300 | 606 | 410 | 640 | 410 | — | |
350 | 668 | 480 | 683 | 480 | — | |
400 | 755 | 540 | 755 | 540 | — | |
450 | 853 | 580 | 853 | 580 | — | |
500 | 890 | 645 | 900 | 645 | — | |
600 | 1060 | 950 | 1060 | 950 | — | |
以上結構尺寸僅供參考！ | ||||||
鑄鐵Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請注明產品型號，公稱通徑、公稱壓力、閥體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
