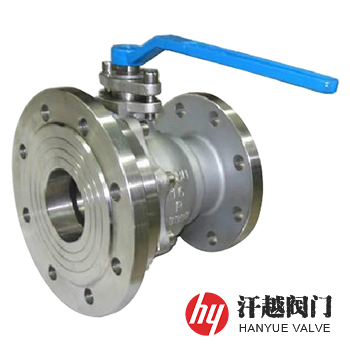

放料球閥產品概述
FQ41F放料球閥是一種將二片式浮動球閥的左閥體改變成一個入口法蘭規格比閥門的公稱尺寸大二到三檔的上體，并能夠直接連接在反應釜底部用于排放釜內物料的放料變徑球閥，其采用帶圓形通孔的球體緊貼于釜底來完成對反應釜的啟閉動作。該閥在開啟時，流道上下直通，呈直管狀，排料流阻小，不易積料，容易清洗。本產品從設計中避開了積液凹槽和清洗盲區，加上本身構造簡單，閥體內表面車光滑，特適于對清潔有要求或經常換料的工況，它的驅動方式有手動、氣動、電動和液動等。
FQ41F放料球閥可根據需要將上體進料口加工成倒喇叭形，以縮小球體與釜底之間的間距，使物料滯留少、不混料和沉積料的可能性很小。該閥進出料口連接法蘭采用變徑設計，因?yàn)樯象w的螺栓孔不允許打穿，而只能加工螺紋孔，螺帽須套在閥體法蘭的一邊，孔邊要有足夠套螺帽的位置。本產品既承接了球閥結構緊湊、使用方便、流體阻力小、開啟速度快及密封性能好的優點，又解決了與反應釜的合理配套的連接方式問題，其特適用于石油、精細化工、制藥、食品以及牙膏行業真空制膏鍋放料。
放料球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 上 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | PTFE、R-PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 雙頭螺栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
放料球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計標準 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按GB/T 12221、ASME B16.10規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
放料球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 入口法蘭 DN | 出口法蘭 DN | ||
| L | H | Do | ||||
| 16 ~ 25 20 (Class150) | 25/50 | 125 | 105 | 180 | 50 | 25 |
| 32/65 | 135 | 120 | 180 | 65 | 32 | |
| 40/65 | 150 | 140 | 225 | 65 | 40 | |
| 40/80 | 150 | 140 | 225 | 80 | 40 | |
| 50/80 | 165 | 150 | 225 | 80 | 50 | |
| 50/100 | 165 | 150 | 225 | 100 | 50 | |
| 65/100 | 180 | 160 | 360 | 100 | 65 | |
| 65/125 | 180 | 160 | 360 | 125 | 65 | |
| 80/125 | 240 | 215 | 420 | 125 | 80 | |
| 80/150 | 240 | 215 | 420 | 150 | 80 | |
| 100/150 | 260 | 240 | 420 | 150 | 100 | |
| 100/200 | 260 | 240 | 420 | 200 | 100 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||
放料球閥結構圖
本產品有軟密封和金屬硬密封兩種結構型式可供選擇，以適應不同的工況需求，其驅動方式有手動、蝸輪傳動、氣動、電動及液動等。如果你需訂購我廠放料閥系列產品，咨詢時煩請說明公稱尺寸、公稱壓力、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及密封面形式等。
