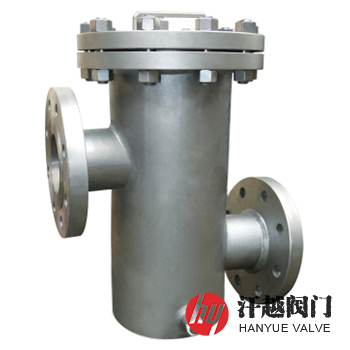

高低籃式過濾器產品概述
高低籃式過濾器是一種主要為化工、石油化工、輕工及相關行業等生產中的液體及氣體物料過濾而設計制造的設備，其主要由筒體、高低接管、底部平板、濾籃、法蘭、上蓋及緊固件等組成，通常安裝在泵、壓縮機的入口或流量儀表前的管道上能除去流體中較大的固體雜質，使機器設備、閥門、儀表能正常工作和運轉，達到穩定工藝過程，保障生產的作用。本產品采用高進低出設計，特適合進出料口不在同一水平高度的工況場合使用。
高低籃式過濾器主要型號有SB34C-H10、SB34C-H25、SB34C-H40、SB34C-A150、SB34C-A300、SB34S-H10、SB34S-H25、SB34S-H40、SB34S-A150、SB34S-A300、SB44C-H10、SB44C-H25、SB44C-H40、SB44C-A150、SB44C-A300、SB44S-H10、SB44S-H25、SB44S-H40、SB44S-A150、SB44S-A300等。
高低籃式過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 筒 體 | Q235B | 20# | 15CrMo | 304 | 316 | 316L |
| 2 | 高低接管 | Q235B | 20# | 15CrMo | 304 | 316 | 316L |
| 3 | 濾筒濾網 | 304 | 304 | 304 | 304 | 316 | 316L |
| 4 | 法 蘭 | Q235B | A105 | 15CrMo | 304 | 316 | 316L |
| 5 | 上蓋墊片 | 聚四氟乙烯、柔性石墨復合墊、金屬環形墊、金屬纏繞墊 | |||||
| 6 | 上 蓋 | Q235B | Q235B | 15CrMo | 304 | 316 | 316L |
| 7 | 底部平板 | Q235B | Q235B | 15CrMo | 304 | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 35CrMoA | 25Cr2MoVA | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMo | 30CrMo | 35CrMoA | 304 | 316 | 316 |
高低籃式過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | |||||
| 連接法蘭 | GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | |||||
| 濾網目數 | 2目 ~ 500目 | |||||
高低籃式過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 尺寸(mm) | B (in) | ||||
| Φ | L | H1 | H2 | H3 | |||
| 10 ~ 16 | 25 | 89 | 220 | 110 | 70 | 280 | R? |
| 32 | 89 | 220 | 110 | 70 | 285 | R? | |
| 40 | 114 | 280 | 120 | 100 | 340 | R? | |
| 50 | 114 | 280 | 120 | 100 | 340 | R? | |
| 65 | 140 | 330 | 160 | 110 | 400 | R? | |
| 80 | 168 | 340 | 180 | 140 | 460 | R? | |
| 100 | 219 | 420 | 220 | 170 | 550 | R? | |
| 150 | 273 | 500 | 310 | 220 | 720 | R? | |
| 200 | 325 | 560 | 390 | 280 | 900 | R? | |
| 250 | 426 | 660 | 480 | 320 | 1070 | R? | |
| 300 | 478 | 750 | 640 | 400 | 1360 | R? | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
高低籃式過濾器結構圖
如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供型號數據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度、法蘭標準、法蘭密封面形式等。
