Q367F全焊接球阀产品概述
Q367F全焊接球阀是一种公称通径DN150～DN2000，公称压力不大于PN40，阀体采用一道或多道焊缝焊接成形的对焊连接固定球阀，其体型可分为圆体和方体以及球形三种，圆体的阀体两端圆弧形采用工装冷压成形，两边圆弧平滑过渡，减少应力集中，省略了中法兰，可以减轻阀门重量，节省制造成本，方体的阀体和边体之间采用U型焊接坡口，强度高，相比圆体能承受更大的管道拉应力，切应力、合成应力，适用于大口径。球形的阀体边体采用球形锻压成形，重量轻，可以减少材料成本，减轻管道重量负荷，阀体与边体中部焊缝离阀座位置较远，焊接时，热影响和变形量对阀座周边影响较小。该阀壳体为钢管一体焊接成型，避免了铸造件漏点多的问题，它的使用寿命远远大于铸钢球阀。本产品广泛应用于城市燃气、城镇供热、石油、石化、化工、天然气、造船、冶金等各类管道设备上。
Q367F全焊接球阀部件材料
序号 | 部件名称 | 材料名称 | |||
1 | 阀 体 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 阀 管 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 阀 盖 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 低 盖 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | |||
6 | 球 体 | 304 | 304 | 316 | 316L |
7 | 阀 杆 | 2Cr13 | 304 | 316 | 316L |
8 | 下 阀 杆 | 2Cr13 | 304 | 316 | 316L |
9 | 驱动装置 | 组合件 | 组合件 | 组合件 | 组合件 |
Q367F全焊接球阀技术规范
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
液体高压密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 37827-2019、JB/T 12006-2014 | |||
连接端部 | 按GB/T 985.1~GB/T 985.2的规定或按订货合同的要求 | |||
结构长度 | GB/T 37827-2019、JB/T 12006-2014 | |||
压力试验 | GB/T 13927-2008 工业阀门 压力试验 | |||
Q367F全焊接球阀外形尺寸
公称压力 PN(MPa) | 公称尺寸 DN(mm) | 缩径尺寸(mm) | 全径尺寸(mm) | ||
d | L | d | L | ||
1.0~4.0 (Class150)2.0 | 150 | 125 | 390 | 150 | 520 |
200 | 150 | 520 | 201 | 635 | |
250 | 201 | 635 | 252 | 689 | |
300 | 252 | 689 | 303 | 762 | |
350 | 303 | 762 | 334 | 838 | |
400 | 334 | 838 | 385 | 915 | |
450 | 385 | 915 | 436 | 991 | |
500 | 436 | 991 | 487 | 1143 | |
600 | 487 | 1143 | 589 | 1380 | |
700 | 589 | 1380 | 684 | 1524 | |
如需其他规格尺寸，请来电咨询！ | |||||

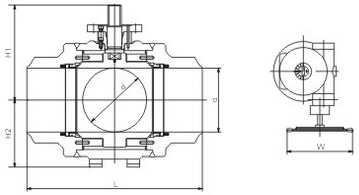

Q367F全焊接球阀结构图
如果你需订购我厂全焊接球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、介质温度、执行器机构类型，本产品有手动、气动、电动等，可按客户需求定制。
