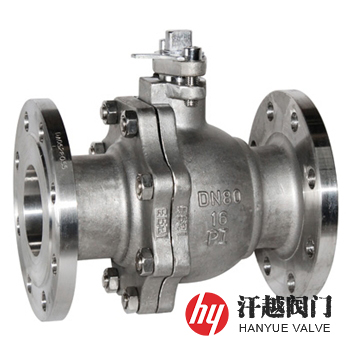

Q41F球閥產品概述
Q41F球閥是一種閥座與球體之間采用的是非金屬對金屬的密封形式的法蘭球閥，其密封圈材料可根據不同的工況條件采用RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON等，它適用于溫度在-196℃～250℃之間，公稱壓力PN6～PN420、公稱尺寸DN15～DN300，介質為水、氣體、油品、天然氣及其他腐蝕性介質的管線輸送系統。本產品驅動方式有手柄、蝸輪、氣動、電動、液動等。
Q41F球閥閥體材質可選用碳鋼、不銹鋼、雙相不銹鋼及其他耐蝕合金鋼等，其密封形式采用軟密封，確保了閥的密封性能，它具有磨擦系數低，操作力矩小，多種閥座材料可供選擇，適應范圍廣等特點。該閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致。本產品為防止開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置，閥桿為下裝式，防止受壓飛出。
Q41F球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 右 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | ||||
4 | 球 體 | A105 | 304 | 304L | 316 | 316L |
5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
Q41F球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
結構長度 | GB/T12221-2005 金屬閥門結構長度 | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | ||||
Q41F球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | |||||||
Q41F球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，本產品密封面材料可根據介質溫度的不同需求有聚四氟乙烯PTFE或對位聚苯PPL等可供選擇。
