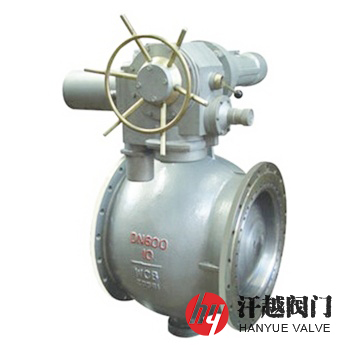

電動偏心半球閥產品概述
PQ940H、PQ940Y電動偏心半球閥是在偏心半球閥的傳動機構上裝配上90°回轉的電動執行器以實現閥門的啟閉動作，其無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制閥的運轉，該閥電裝可按用戶工況需求選配普通開關型、防爆型、調節型、防爆調節型、精小型等。本產品操作輕便，可實現遠距離自動化操控，特適用于惡劣的環境下不便于人工操作或需頻繁開關動作的場合。
PQ940H、PQ940Y電動偏心半球閥具有耐磨損、抗沖蝕、啟閉力矩小和關閉能破除結垢障礙，實現密封性能好的特性，其中采用不銹鋼材料制造的本產品還可以耐腐蝕，因而被廣泛應用于水、蒸汽、污水、廢水、紙漿、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等介質輸送，配備電動驅動裝置，更方便于管理自動化，實現遠距離操縱，配置電動訊號裝置，可用于自動化控制。
電動偏心半球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||||
5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓板 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
9 | 螺 栓 | 35 | 35 | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
11 | 電 裝 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
電動偏心半球閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26146、CJ/T 283、API 608、ASME B16.34 | |||||
結構長度 | GB/T 26146、CJ/T 283、ASME B16.10 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | |||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) | |||||
電源電壓 | 220VAC或380V | |||||
電動偏心半球閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | ||||
L | H | H1 | L | H | H1 | ||
0.25 ~ 2.5 (Class150) 2.0 | 50 | 178 | — | — | 178 | — | — |
65 | 190 | — | — | 190 | — | — | |
80 | 203 | — | — | 203 | — | — | |
100 | 229 | — | — | 229 | — | — | |
125 | 254 | — | — | 254 | — | — | |
150 | 267 | — | — | 267 | — | — | |
200 | 292 | — | — | 292 | — | — | |
250 | 330 | — | — | 330 | — | — | |
300 | 356 | — | — | 502 | — | — | |
350 | 430 | — | — | 575 | — | — | |
400 | 530 | — | — | 610 | — | — | |
450 | 580 | — | — | 660 | — | — | |
500 | 630 | — | — | 711 | — | — | |
600 | 787 | — | — | 787 | — | — | |
700 | 900 | — | — | 900 | — | — | |
800 | 1000 | — | — | 1000 | — | — | |
900 | 1100 | — | — | 1100 | — | — | |
1000 | 1200 | — | — | 1200 | — | — | |
注：由于產品更新換代，以上技術參數可能有一些變化，我司不另行通知，如需新數據煩請來電咨詢銷售技術人員。
電動偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、介質溫度、電動執行器類型等，我公司可按客戶需求承接定制。
