氣動偏心半球閥產品概述
PQ640H、PQ640Y氣動偏心半球閥是由GT、AT或AW系列氣動執行器與偏心半球閥組合而成，其氣動執行裝置接入0.4~0.7MPa氣源，亦配以行程限位開關、電磁閥、空氣過濾減壓閥等，即可實現開關操作，并送出二對無源觸點信號指示閥門的開關。該閥執行器分為雙作用或單作用兩種類型，雙作用氣動執行機構：氣關式(B) 一 失氣時閥位保持(FL)；氣開式(K) 一 失氣時閥位保持(FL)，而單作用氣動執行機構：氣關式(B) 一 失氣時閥位開(FO)；氣開式(K) 一 失氣時閥位關(FC)。單作用式的優點是一旦氣源發生故障，閥門將按控制系統的要求自動處于開啟或關閉的位置。
PQ640H、PQ640Y氣動偏心半球閥利用偏心契緊原理通過氣動傳動機構達到閘緊、調節、關閉的目的，該閥密封副采用金屬面環帶硬面接觸密封，其雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時球體不被沖刷，開啟時球體球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封，它對兩相混流易結垢固體析出的混流輸送特別有效，本產品特適用于工況惡劣，不適合人工手動操作的鋼鐵業、鋁業、纖維、微小固體顆粒、紙漿、煤灰、石油氣等介質。
氣動偏心半球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||||
5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
9 | 螺 栓 | 35 | 35 | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
11 | 氣 動 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動偏心半球閥技術規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26146、CJ/T 283、API 608、ASME B16.34 | |||||
結構長度 | GB/T 26146、CJ/T 283、ASME B16.10 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | |||||
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、閥位傳送器、手輪機構等 | |||||
氣源壓力 | 0.4MPa ～ 0.7MPa | |||||
氣動偏心半球閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | ||||
L | H | H1 | L | H | H1 | ||
0.25 ~ 2.5 (Class150) 2.0 | 50 | 178 | — | — | 178 | — | — |
65 | 190 | — | — | 190 | — | — | |
80 | 203 | — | — | 203 | — | — | |
100 | 229 | — | — | 229 | — | — | |
125 | 254 | — | — | 254 | — | — | |
150 | 267 | — | — | 267 | — | — | |
200 | 292 | — | — | 292 | — | — | |
250 | 330 | — | — | 330 | — | — | |
300 | 356 | — | — | 502 | — | — | |
350 | 430 | — | — | 575 | — | — | |
400 | 530 | — | — | 610 | — | — | |
450 | 580 | — | — | 660 | — | — | |
500 | 630 | — | — | 711 | — | — | |
600 | 787 | — | — | 787 | — | — | |
700 | 900 | — | — | 900 | — | — | |
800 | 1000 | — | — | 1000 | — | — | |
900 | 1100 | — | — | 1100 | — | — | |
1000 | 1200 | — | — | 1200 | — | — | |
注：由于產品改進，技術參數可能有一些變化，我司不另行通知，如需新數據煩請來電咨詢銷售技術人員。

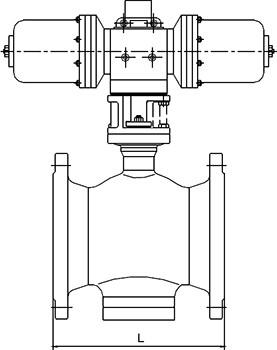

氣動偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、氣動執行器是否有其他技術要求以及要不要含三聯件等，我公司可按客戶需求承接定制。
