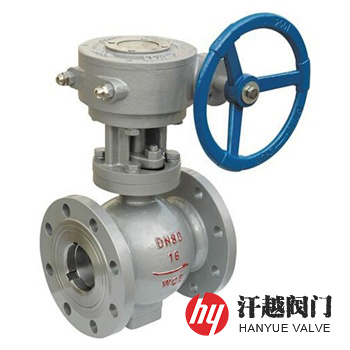

手動偏心半球閥產品概述
PQ340F、PQ340H偏心半球閥是一種端部連接形式為法蘭，閥軸中心軸線與半球體中心線形成尺寸偏量，且僅在閥體一側設置密封副的手動偏心半球閥，其通過轉動蝸輪機構上的手輪驅動閥軸帶動半球體旋轉90度來實現閥門的啟閉動作，從而起到對介質的接通、調節和嚴密截斷的作用。該閥采用偏心設計，閥門開關時，閥芯密封面相對閥座是種擺動運動，即關閉時，閥芯靠上閥座，并且越關越緊，開啟時，閥芯迅速離開閥座，相互無摩擦。本產品可廣泛應用于冶金、選礦、電力等生產工藝中高爐煤粉噴吹、制粉以及除塵系統中的各種管線控制。
PQ340F、PQ340H偏心半球閥利用閥體、半球體和閥座、閥桿作旋轉運動時在共同軌跡自動定心，關閉過程越關越緊，從而達到良好的密封效果。該閥球體表面噴焊鎳基合金粉末或進行硬化處理，增強了其耐磨、耐腐蝕性和抗沖擊能力，提高了閥門的使用時間，并且半球體與閥座有擠切作用，可輕易除去密封面上的結垢與黏連物，能保證密封嚴密可靠，是輸送易沉淀結垢、結晶析出的溶液礦漿、料漿、灰渣等工藝流程中兩相混流體介質用閥。本產品很好的解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞等問題。
手動偏心半球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 球 冠 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||||
5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓板 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
9 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
11 | 蝸 輪 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
手動偏心半球閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26146、CJ/T 283、API 608、ASME B16.34 | |||||
結構長度 | GB/T 26146、CJ/T 283、ASME B16.10 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | |||||
手動偏心半球閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 系列I尺寸 | 系列II尺寸 | ||||
L | H | H1 | L | H | H1 | ||
0.25 ~ 2.5 (Class150) 2.0 | 50 | 178 | — | — | 178 | — | — |
65 | 190 | — | — | 190 | — | — | |
80 | 203 | — | — | 203 | — | — | |
100 | 229 | — | — | 229 | — | — | |
125 | 254 | — | — | 254 | — | — | |
150 | 267 | — | — | 267 | — | — | |
200 | 292 | — | — | 292 | — | — | |
250 | 330 | — | — | 330 | — | — | |
300 | 356 | — | — | 502 | — | — | |
350 | 430 | — | — | 575 | — | — | |
400 | 530 | — | — | 610 | — | — | |
450 | 580 | — | — | 660 | — | — | |
500 | 630 | — | — | 711 | — | — | |
600 | 787 | — | — | 787 | — | — | |
700 | 900 | — | — | 900 | — | — | |
800 | 1000 | — | — | 1000 | — | — | |
900 | 1100 | — | — | 1100 | — | — | |
1000 | 1200 | — | — | 1200 | — | — | |
手動偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、使用介質、溫度等，我公司可按客戶需求承接定制。
