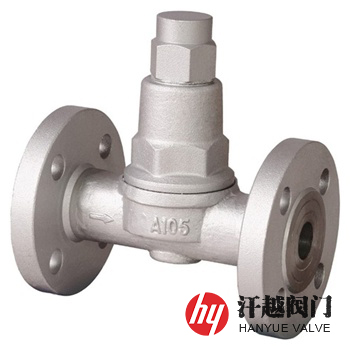

TB11F可調雙金屬片式蒸汽疏水閥產品概述
TB11F可調雙金屬片式蒸汽疏水閥由閥體、閥蓋、雙金屬片、調節組件和SCCV組件等組成，通過雙金屬片感溫元件，隨蒸汽溫度升降受熱變形，推動閥芯開關閥門，從而達到排除凝結水，同時阻止蒸汽泄漏的目的，其常溫下，雙金屬片呈平展狀態，蒸汽疏水閥開啟，低溫凝結水和空氣迅速排放出去，當閥內溫度升高時，閥芯在雙金屬片變形力的作用下向下移動，排水量減小，閥內溫度更高時，雙金屬片變形加劇，迫使閥芯下移關閉流道，閥內溫度降低后，雙金屬片變為平展狀態，在彈簧力的作用下，閥芯開啟排水，回到常溫狀態。該閥凝結水排放溫度可調，調節排水溫度時，只需打開調整螺母并順時針轉動調節桿逐漸擰緊，以降低排水溫度，相反，逆時針轉動調節桿以增加排水溫度。本產品端部采用法蘭連接，安裝簡單，可水平、垂直或傾斜等任意角度安裝，特適用于石油、化工、紡織、制造和食品等工業領域蒸汽供熱系統，如暖汽片、清洗設備、蒸煮釜和石油伴熱管線等設備。
TB11F可調雙金屬片式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
2 | 閥 蓋 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
3 | 閥 帽 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
4 | 螺 桿 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
5 | 雙金屬片 | A182 304 | A182 304 | A182 304 | A182 316 | A182 316L |
6 | 彈 簧 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
7 | 閥 芯 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
8 | 閥 座 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
TB11F可調雙金屬片式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
調整溫度范圍(℃) | 50 ~ 190 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
TB11F可調雙金屬片式蒸汽疏水閥外型尺寸
公稱尺寸 PN | 公稱通徑 DN | 尺寸(mm) | 參考重量 KG | |||
L | H | h | W | |||
16 ~ 40 (Class150)20 | 15 | 150 | 108 | 25 | 63 | 3.2 |
20 | 150 | 108 | 25 | 63 | 3.2 | |
25 | 160 | 108 | 25 | 63 | 3.9 | |
32 | 230 | 108 | 25 | 63 | 5.6 | |
40 | 230 | 108 | 25 | 63 | 5.6 | |
50 | 230 | 108 | 25 | 63 | 5.6 | |
TB11F可調雙金屬片式蒸汽疏水閥結構圖
如果你需訂購我廠TB11F可調雙金屬片式蒸汽疏水閥產品，咨詢時煩請說明閥門口徑、排水量、壓力(進出口)、口徑等，以便選型或者具體型號，具體詳情請聯系我司銷售技術人員。
