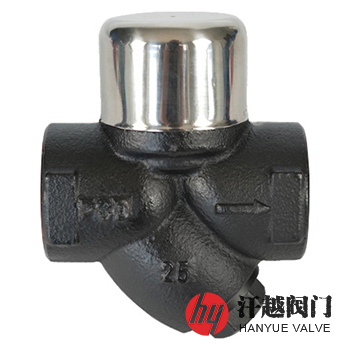

CS19H圓盤熱動力式蒸汽疏水閥產品概述
CS69H、CS19H圓盤熱動力式蒸汽疏水閥是一種依靠蒸汽和凝結水通過閥孔時的流速和體積變化的不同熱力學性質，使閥片上下產生不同壓差，驅動閥片開關閥座孔，從而達到阻汽排水目的的Y型熱動力型蒸汽疏水閥，其開始通汽時，空氣和凝結水流入閥內，通過凝結水入口將閥片往上推，從凝結水出口排出凝結水和初始進入疏水閥的空氣，然后，蒸汽進入疏水閥，由于蒸汽從閥片下面流過的速度比凝結水流過的速度大得多，根據伯努里定理，閥片下面的壓力降低，在閥片上的變壓室內蒸汽壓力作用下，使疏水閥關閉，閥關閉后，來自蒸汽管道的凝結水逐漸聚積在閥片下方，變壓室內的壓力也會因閥蓋向大氣散熱，而漸漸降低，最終入口凝結水依靠自身壓力推動閥片抬起，將關閉后閥片下方產生的凝結水從凝結水出口排除，蒸汽疏水閥開閥，在重復上述關閥開閥過程的同時，僅把產生的凝結水排除出去，達到阻汽排水的效果，從而發揮了蒸汽疏水閥的節能作用。
CS19H圓盤熱動力式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 保 溫 罩 | A240 304 | A240 304 | A240 304 | A240 304 | A240 304 |
2 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
4 | 閥 座 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
5 | 閥 片 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 底 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
CS19H圓盤熱動力式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作壓差(MPa) | ≥0.05 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等 | ||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS19H圓盤熱動力式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸(mm) | 參考重量 KG | |||
A | B | C | D | |||
16 ~ 25 (Class150)20 | 15 | 90 | 53 | 110 | 50 | 1.10 |
20 | 90 | 53 | 112 | 52 | 1.25 | |
25 | 90 | 53 | 118 | 56 | 2.00 | |
32 | 130 | 77 | 160 | 81 | 2.80 | |
40 | 130 | 77 | 160 | 81 | 3.50 | |
50 | 150 | 80 | 195 | 95 | 5.00 | |
CS19H圓盤熱動力式蒸汽疏水閥排水量
公稱通徑 DN | 工作壓差(△P).kg/cm2 | ||||||||||||
0.5 | 1 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 40 | |
15 | 140 | 170 | 250 | 330 | 400 | 490 | 500 | 580 | 600 | 690 | 720 | 800 | 820 |
20 | 140 | 170 | 250 | 330 | 400 | 490 | 500 | 580 | 600 | 690 | 720 | 800 | 820 |
25 | 190 | 225 | 345 | 480 | 590 | 700 | 750 | 810 | 900 | 990 | 1100 | 1300 | 1390 |
32 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
40 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
50 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
注：1、壓差是指疏水閥入口端與出口端的壓力差；2、排量是指蒸汽凝結水在單位小時內連續排放的量。
CS19H圓盤熱動力式蒸汽疏水閥結構圖
如果你需訂購我廠熱動力型蒸汽疏水閥產品，咨詢時煩請說明工作壓力、工作壓差、閥體材料、內件材質、公稱尺寸和公稱壓力等，本產品連接方式可采用螺紋或承插焊等。
