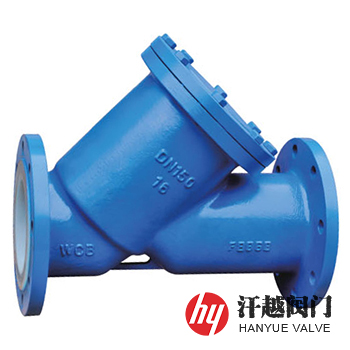

襯氟Y型過濾器產品介紹
襯氟Y型過濾器是我廠根據用戶使用要求并結合襯氟閥門和Y型過濾器的優點而設計制造的，其器體內腔及器蓋內表面等與介質接觸的部位均內襯有氟塑料，且濾網也由FEP或PTFE以及PFA等材料制成，從而使它能適用于石化、化工、輕工等生產中的酸、堿、鹽等腐蝕性的氣體或液體物料，用以濾除其固體雜質。本產品具有結構簡單、過濾能力大、流體阻力小、耐腐蝕、排污和清洗更換濾網方便等特點。
襯氟Y型過濾器在結構、外形和功能上與鋼制Y型過濾器基本相同，它們主要的差別在于本產品適合安裝在輸送腐蝕性物料的管路系統中，用于分離介質流中夾帶的雜物，保護下游管道設備免受損壞、污染和堵塞，有穩定工藝，保障生產的作用。其當含雜質的物料從入口端流入后，其中的固體顆粒被阻擋在過濾網內，而潔凈的濾液則能通過具有相應規格的濾筒和編織網，從出口端流出，進入下一道工序。
襯氟Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 殼 蓋 | HT250 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 襯 里 層 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯 | |||||
| 4 | 濾 網 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯 | |||||
| 5 | 螺 栓 | 35 | 35 | 304 | 304 | 316 | 316 |
| 6 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
襯氟Y型過濾器性能規范
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 密封性能試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 設計制造 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
| 法蘭標準 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | |||||
| 檢驗試驗 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
| 過濾精度 | 10目 ~ 100目 | |||||
| 工作溫度 | -29℃ ~ 180℃ | |||||
襯氟Y型過濾器外型尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 2.5 ~ 25 (Class150) 20 | 25 | 165 | 115 | 2.5 ~ 25 (Class150) 20 | 100 | 355 | 230 |
| 32 | 185 | 115 | 125 | 405 | 285 | ||
| 40 | 200 | 145 | 150 | 480 | 315 | ||
| 50 | 230 | 165 | 200 | 605 | 400 | ||
| 65 | 295 | 175 | 250 | 680 | 430 | ||
| 80 | 315 | 205 | 300 | 780 | 470 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
襯氟Y型過濾器結構圖
如果你需訂購我廠襯氟Y型過濾器產品，咨詢時煩請說明公稱通徑、公稱壓力、襯里材質、濾網材料、使用介質、工作溫度、過濾精度及連接端法蘭標準等。本產品可根據用戶需求設計成盲板快開式。
