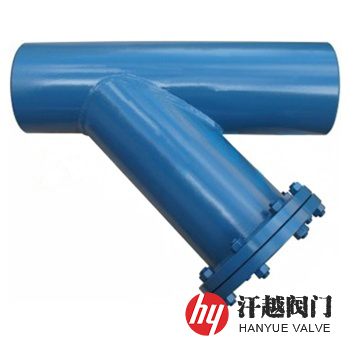

焊接Y型過濾器產品簡介
SRYIII4、SRYIIF焊接Y型過濾器是一種殼體由無縫鋼管或板材卷制而成的主管和支管按銳角角度通過電焊或氬弧焊工藝焊接組成，并通過進出料口兩端的法蘭連接輸送管道、泵以及其他設備的焊制Y型過濾器，其殼體內置有相應過濾面積的濾筒和濾網，從而將進、出口隔開，一般情況下，流體從介質入口進入到濾筒內，流經濾筒上包縛的濾網將固體顆粒截留在濾網內，干凈的流體從出口流出，過濾器處于正常狀態。當需清洗時，只需旋開排污堵頭，放盡殘料，然后拆卸法蘭蓋，取出濾筒濾網進行清洗即可。
SRYIII4、SRYIIF焊接Y型過濾器是我廠按《SH/T 3411-1999石油化工泵用過濾器選用、檢驗與驗收》標準設計制造，其主要過濾石油化工生產過程中液體或氣體所含的固體顆粒，從而保證泵正常運行，保護設備所必備的過濾設備。本產品一般安裝在石油化工、煤化工企業新建、改建、擴建工程中泵入口處，濾網把雜質阻截下來，保持后面介質的潔凈度，使系統安全通暢運行。
焊接Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20# | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 2 | 法 蘭 | A105 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 3 | 濾 筒 | 304 | 304 | 304 | 304 | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304 | 304 | 316 | 316L |
| 5 | 密 封 墊 | 聚四氟乙烯、金屬環墊片、金屬纏繞墊(帶內外環) | |||||
| 6 | 法 蘭 蓋 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 7 | 螺 柱 | 35CrMoA | 35CrMoA | 35CrMoA | 304 | 316 | 316L |
| 8 | 螺 母 | 30CrMo | 30CrMo | 30CrMo | 304 | 316 | 316L |
| 9 | 排污堵頭 | 304 | 304 | 304 | 304 | 316 | 316L |
焊接Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | |||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592、HG/T 20615、SH/T 3406等 | |||||
| 檢驗驗收 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
焊接Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱直徑 DN | 安裝尺寸(mm) | B (in) | 有效過濾 面積(m2) | 倍數 | ||
| L | H1 | H | |||||
| 20 | 15 | 260 | 177 | 280 | R ? | 0.00252 | 14.0 |
| 20 | 280 | 195 | 308 | R ? | 0.00300 | 10.0 | |
| 25 | 290 | 208 | 322 | R ? | 0.00330 | 8.0 | |
| 32 | 310 | 227 | 353 | R ? | 0.00510 | 6.0 | |
| 40 | 320 | 238 | 367 | R ? | 0.00520 | 4.0 | |
| 50 | 300 | 240 | 339 | R ? | 0.00630 | 3.2 | |
| 65 | 340 | 274 | 382 | R ? | 0.00910 | 2.74 | |
| 80 | 380 | 307 | 438 | R ? | 0.01270 | 2.5 | |
| 100 | 450 | 349 | 495 | R ? | 0.01800 | 2.3 | |
| 150 | 580 | 424 | 608 | R ? | 0.03300 | 1.9 | |
| 200 | 700 | 520 | 750 | R ? | 0.05400 | 1.7 | |
| 250 | 800 | 606 | 877 | R ? | 0.07800 | 1.6 | |
| 300 | 950 | 728 | 1061 | R ? | 0.11400 | 1.6 | |
| 50 | 15 | 260 | 181 | 280 | R ? | 0.00252 | 14.0 |
| 20 | 280 | 205 | 308 | R ? | 0.00300 | 10.0 | |
| 25 | 290 | 215 | 322 | R ? | 0.00330 | 8.0 | |
| 32 | 310 | 234 | 353 | R ? | 0.00510 | 6.0 | |
| 40 | 320 | 250 | 367 | R ? | 0.00520 | 4.0 | |
| 50 | 360 | 254 | 354 | R ? | 0.00630 | 3.2 | |
| 65 | 370 | 286 | 396 | R ? | 0.00910 | 2.74 | |
| 80 | 400 | 317 | 438 | R ? | 0.01270 | 2.5 | |
| 100 | 520 | 378 | 523 | R ? | 0.01800 | 2.3 | |
| 150 | 620 | 461 | 636 | R ? | 0.03300 | 1.9 | |
| 200 | 720 | 542 | 750 | R ? | 0.05400 | 1.7 | |
| 250 | 820 | 633 | 877 | R ? | 0.07800 | 1.6 | |
| 300 | 970 | 753 | 1061 | R ? | 0.11400 | 1.6 | |
焊接Y型過濾器結構圖
訂購焊接Y型過濾器時請注明產品公稱直徑、公稱壓力、殼體材質、濾芯材料、使用介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等。
