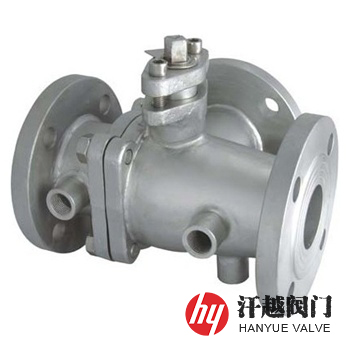

三通保溫球閥產品概述
三通保溫球閥是一種由閥體、閥蓋、閥桿、球體、閥座和驅動裝置等組成，并在它的殼體外表面上焊裝一層金屬夾套，用于流通加熱流體，以確保閥門能夠正常動作及閥內介質不凝固不結晶的保溫三通球閥，其球體設置在三通道閥體中的閥座上，驅動裝置通過閥桿驅動球體旋轉，以實現對管道介質流向的切換或達到分流及合流的目的。該閥閥體的外側壁焊接有保溫夾套層，保溫夾套與閥體之間設有空腔，形成保溫加熱流體層，保溫夾套層側面的兩側分別焊接有進液口和排液口，保溫管道內的高溫介質可以直接通過進液口進入到保溫夾套與閥體之間的空腔內對球閥進行充分的保溫加熱，以防止三通球閥內的介質結焦或結晶。本產品按流道結構形式的不同分為L型、T型、Y型三種，以適應不同管路系統的需求。
三通保溫球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 閥 桿 | A182 304 | A182 304 | A182 304L | A182 316 | A182 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
5 | 球 體 | A182 304 | A182 304 | A182 304L | A182 316 | A182 316L |
6 | 保溫夾套 | A106-B | A240 304 | A240 304 | A240 304 | A240 304 |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、特氟隆、碳纖維編織 | ||||
8 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
9 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
三通保溫球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 13458-2018 保溫夾套閥門 | ||||
結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
檢驗試驗 | JB/T 13458-2018 保溫夾套閥門 | ||||
三通保溫球閥外型尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 尺寸(mm) | |||||||
L | L1 | D | K | R | C | f | n-d | ||
0.6~2.5 (Class150)2.0 | 25 | 180 | 90 | 115 | 85 | 68 | 18 | 2 | 4-?14 |
32 | 200 | 100 | 140 | 100 | 78 | 18 | 2 | 4-?18 | |
40 | 220 | 110 | 150 | 110 | 88 | 18 | 2 | 4-?18 | |
50 | 240 | 120 | 165 | 125 | 102 | 18 | 2 | 4-?18 | |
65 | 260 | 130 | 185 | 145 | 122 | 18 | 2 | 4-?18 | |
80 | 280 | 140 | 200 | 160 | 138 | 20 | 2 | 8-?18 | |
100 | 320 | 160 | 220 | 180 | 158 | 20 | 2 | 8-?18 | |
125 | 380 | 190 | 250 | 210 | 188 | 22 | 2 | 8-?18 | |
150 | 440 | 220 | 285 | 240 | 212 | 22 | 2 | 8-?23 | |
200 | 550 | 275 | 340 | 295 | 268 | 24 | 2 | 12-?23 | |
250 | 670 | 335 | 405 | 355 | 320 | 26 | 2 | 12-?25 | |
300 | 720/850 | 425 | 460 | 410 | 378 | 28 | 2 | 12-?25 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭連接尺寸。如需其他尺寸，請來電咨詢！ | |||||||||
三通保溫球閥結構圖
如果你需訂購我廠保溫球閥系列產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度等，本產品保溫加熱流體的進出口可設計成法蘭連接、螺紋連接、焊接等。
