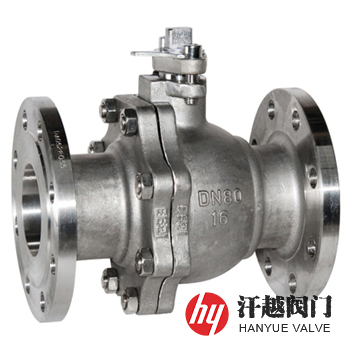

904L球閥產品概述
904L球閥是一種閥體、閥蓋、閥桿及球體等主要零部件采用904L、N08904、015Cr21Ni26Mo5Cu2或S31782等超級奧氏體不銹鋼材質鑄造或鍛造而成的球閥，該材料由于高的鉻鎳鉬含量，并且添加了銅元素，因此即使在還原性環境中，如硫酸和甲酸中也可以被鈍化，高的鎳含量使其在活性狀態下也有較低的腐蝕速度，在0~98%的濃度范圍內純硫酸中，該閥的使用溫度可高達40攝氏度，在0~85%濃度范圍內的純磷酸中，其抗腐蝕性能是非常好的。
904L球閥最初我廠是為在稀硫酸中抗腐蝕而研發的，經多年的實際應用已被驗證是很成功的，該閥材料是一種含炭量很低的高合金化的奧氏體不銹鋼，在氯化物溶液中抗縫隙腐蝕能力也是很好的，由于高的鎳含量，其在氯化物溶液、濃縮的氫氧化物溶液和富硫化氫的環境中，具有很高的抗應力腐蝕破裂能力。本產品廣泛用于切斷或接通化工工業管路系統中的乙酸、磷酸銨、電解液、草酸、過磷酸鹽及硫酸鋅等腐蝕性介質。
904L球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
2 | 左 閥 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、904L不銹鋼+硬質合金 | |||
4 | 球 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
5 | 閥 桿 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||
7 | 螺 柱 | 316 | 316 | 316 | 316 |
8 | 螺 母 | 316 | 316 | 316 | 316 |
904L球閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||
904L球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | |||||||
904L球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等，本產品在強氧化性的硝酸中與不含鉬的高合金化的鋼種材料相比，抗腐蝕性能較低，在鹽酸中，該閥的使用僅限于1-2%較低的濃度。
