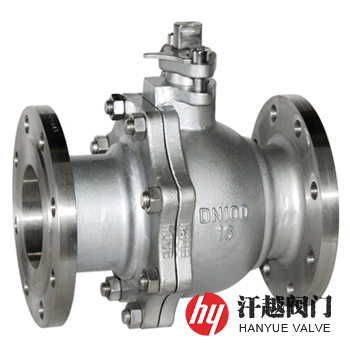

316Ti球閥產品概述
316Ti球閥是一種閥體、閥蓋、閥桿及球體等零部件或所有與介質接觸部位均采用不銹鋼316Ti、06Cr17Ni12Mo2Ti、SUS316Ti及S31635或S31668等牌號材料鑄造或鍛造而成，用于各種管路系統快速切斷、分配和改變腐蝕性介質流向的不銹鋼球閥，它是在316基礎上加入一定的Ti元索而成的，具有良好的抗無機酸、有機酸、堿和海洋大氣腐蝕性能。
316Ti球閥是在316的基礎上添加少量Ti來改善抗晶間腐蝕性能，其鈦的加入能夠提高不銹鋼輻照后的延性和高溫機械性能。由于鈦與碳的結合能力很強，因此鈦首先與不銹鋼中的碳結合而減少了晶界貧鉻的傾向，這樣能大大提高不銹鋼抗晶間腐蝕的性能，本產品特別適合安裝在低溫稀硫酸、磷酸、乙酸、醋酸等有機酸的工況場合。
316Ti球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 左 閥 體 | 316Ti | S31635 | 06Cr17Ni12Mo2Ti | S31668 |
2 | 右 閥 體 | 316Ti | S31635 | 06Cr17Ni12Mo2Ti | S31668 |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、316Ti不銹鋼+硬質合金 | |||
4 | 球 體 | 316Ti | S31635 | 06Cr17Ni12Mo2Ti | S31668 |
5 | 閥 桿 | 316Ti | S31635 | 06Cr17Ni12Mo2Ti | S31668 |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||
7 | 螺 栓 | 316 | 316 | 316 | 316 |
8 | 螺 母 | 316 | 316 | 316 | 316 |
316Ti球閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||
316Ti球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | |||||||
316Ti球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本系列產品閥體可采用鑄造或鍛造，閥座有軟密封和硬密封兩種等。
